一、森林羅盤儀用途
DQL-1型DQL-1B型森林羅盤儀具有磁定向及距離、水平、高差、坡角等測量功能。它主要適用于森林資源普查，農田、水利及一般工程的測量。
二、森林羅盤儀主要結構：
該儀器主要由望遠鏡、磁羅盤和安平機構組成。儀器望遠鏡系統具有良好的成像質量。瞄準測距采用分劃板，精度高，性能穩定。磁羅盤主要由磁針和度盤組成，其磁針磁性能穩定可靠，經久耐用。安平機構由轉軸和球聯接器組成，它即可安平儀器，又能與三角架聯接。

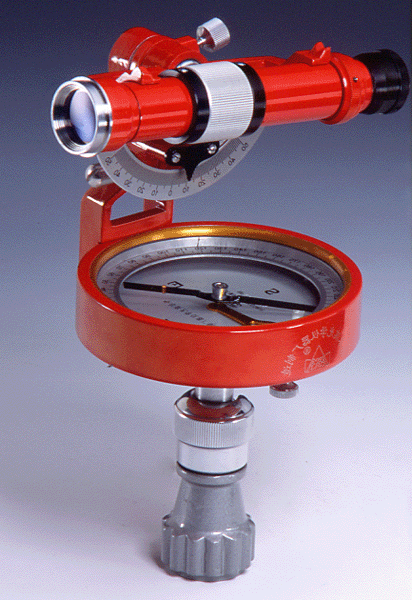

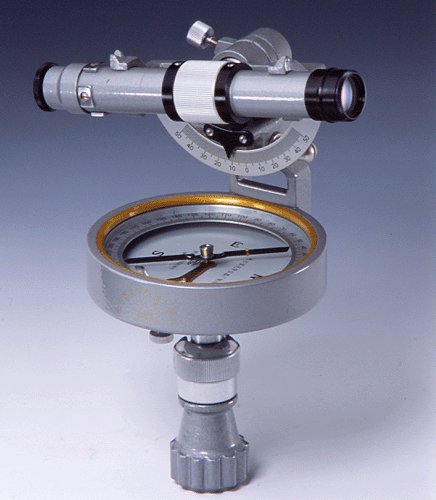

該儀器結構緊湊合理，體積小、重量輕，是您理想的測繪用儀器。其主要結構如圖所示。
三、森林羅盤儀使用方法：
將儀器旋緊在三角架上，調整安平機構，使兩水準器氣泡居中，即儀器安平。儀器安平時，其各調整部位均應處中間位置。
測量時望遠鏡是對目標照準的主要機構。根據眼睛的視力調節目鏡視度，使之清晰地看清十字絲，然后通過粗照準器，大致瞄準觀測目標，再調整調焦輪，直到準確的看清目標，這時即可作距離、坡角、水平等項的測量。放開磁針止動螺旋，望遠鏡與羅盤盒配合使用亦可對目標方位進行測量。
四、森林羅盤儀注意事項：
1、儀器應保存在清潔、干燥、無酸、堿侵蝕及鐵磁物干擾的庫房?jī)?nèi)；
2、儀器在不使用時，應將磁針鎖牢，避免軸尖與瑪瑙軸承的磨損；
3、儀器微調機構、橫軸及縱軸非必要時，不可隨意拆卸；
4、光學系統各零部件拆裝或修理后，須經嚴格校正方可使用。
